BAB – Luftüberwachungsanlage

Die BAB-Luftüberwachungsanlage ist speziell konzipiert für die kontinuierliche Überwachung der Konzentration künstlicher α- und β-radioaktiven Aerosolen in Kombination mit Radonfolgeprodukten und der Umgebungsgammastrahlung.

Kontinuierliche Überwachung von Alpha- und Betapartikeln:

Die BAB-Luftüberwachungsanlage wird in kerntechnischen Anlagen eingesetzt und ermöglicht die kontinuierliche Messung und Überwachung der atmosphärischen Kontamination durch radioaktive Aerosole, einschließlich der Kompensation von Radonfolgeprodukten, für mehr Genauigkeit. Alle von den BAB-Anlagen gemessenen Daten werden in Echtzeit angezeigt oder sind aus der Ferne verfügbar.

Die BAB-Luftmessanlagen sind in zwei verschiedenen Versionen erhältlich:

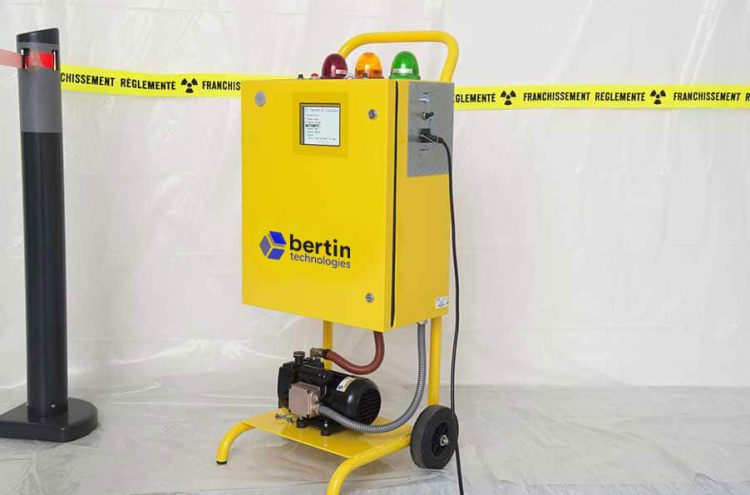

• Die Version BAB-A7 wurde speziell für die Überwachung von Arbeitsplätzen bei Wartungsarbeiten oder auf Demontagebaustellen entwickelt, wo die Störfestigkeit gegenüber künstlichem Lärm besonders wichtig ist. BAB-A7 ist für einen stationären oder mobilen Einsatz erhältlich.
• BAB-E gibt es als stationäre Version für den Außeneinsatz und wird typischerweise zur Überwachung von kerntechnischen Anlagen oder zur nationalen Überwachung eingesetzt.

Angebot einholen für
BAB – Luftüberwachungsanlage

Get a quote

Art der Strahlung:

  • α und β

Detektortyp:

  • Großflächige Doppel-Silizium-Diode, 2 x 360 mm²

Energiebereich:

  • α: 2 bis 10 MeV – β: 80 keV bis 2 MeV, einstellbarer künstlicher α-ROI (auf Anfrage im Werk einstellbar)

Temperaturbereich:

  • BAB-A7: +5°C bis +45°C (41°F bis 113°F)
  • BAB-E: -20 °C bis +45°C (-4°F bis 113°F) mit Klimatisierung

Einhaltung der CEM-Normen:

  • EMI-Emission: EN 61000-6-4
  • EMI-Immunität: EN 61000-4-3, Stufe 3

β-Messbereich:

  • 10-2 bis 5.104 Bq/m³

α-Messbereich:

  • 10-3 bis 5.104 Bq/m³

Anzeigeeinheiten:

  • Bq/m³, µGy/h

Probenahme-Volumen:

  • 5 m³/h

Kompensation:

  • Automatische Kompensation des Gammahintergrunds und der Radonfolgeprodukte in der Umgebung

Variante:

  • Interne Abschirmung für den Einsatz bei hohem Gammahintergrundniveau

Alarme:

  • Akustische und optische Signale

Anzeige:

  • Großformatiger LCD-Bildschirm
  • TFT 5.6″ 320xRGBx234 stripe 32k

Speicherkapazität:

  • 92h für Diagramme und 21 Tage für Messungen

Datenformat:

  • JBUS Modbus-Protokoll

Kommunikation:

  • 2 x RS485, RJ45, ShortLINK oder SkyLINK (Funk)

Optionen:

  • Externe Gamma-Sonde
  • Kann in kontrollierten Bereichen mit hohem Gamma-Hintergrund eingesetzt werden
  • Kompensation von Radonfolgeprodukten
  • Verwendung von Standardquellen für Effizienzkontrollen
  • Robust, kann auf Demontagebaustellen- und in Reinigungsanlagen eingesetzt werden
  • Verfügbar als stationäre oder mobile Version
  • Kann an ein zentrales Überwachungsnetz angeschlossen werden und einen Generalalarm auslösen
  • Der radioaktive Staub wird durch Luftabsaugung auf einem Filterpapier abgelagert, das sich in den BAB-Anlage befindet.
  • Die Ansaugvolumenrate beträgt etwa 5 m3/h (sie hängt von der Staubigkeit und der Art des Filterpapiers ab).
  • Die Durchflussmenge wird aus dem gemessenen Unterdruck zwischen dem Filter und der Pumpe berechnet. Dies erlaubt Risse oder Staubverstopfung zu ermitteln.
  • Das Detektionssystem, das einen Zentimeter über der Probe angebracht ist, basiert auf zwei 300 μm dicken Siliziumdioden mit einer Fläche von 360 mm2.
  • Das analoge Signal der beiden Dioden wird durch einen Vorverstärker mit einem Ausgangsbereich von etwa 30 mV/MeV verstärkt.
  • Ein Verstärker erhöht die Signalamplitude auf 0,7 V/MeV, und das Signal wird dann zur Erstellung des Energiespektrums über einen Amplitudenanalysator verwendet, der die Informationen in 512 Kanäle codiert.
  • Abgeschirmter Detektorkopf für den Einsatz bei hohem Gammahintergrund
  • Drahtlose Datenverbindung (ShortLINK oder SkyLINK-Funk)
  • Abwasserprobenahme und -freigabe
  • Ferngesteuerte lokale Einheit BAL-2
  • GJNOV-Software für lokale Wartung und Datenerfassung
  • Gamma-GM-N-Sonde zur Überwachung der Dosisraten

Gründe für die Wahl vonBAB – Luftüberwachungsanlage

Gammahintergrund und Radon/Thoron-Unterscheidung

Großer Si-Detektor

Überwachung in Echtzeit

Robuste Anlage

Hohe Saugleistung

Video

Bertin Instruments bietet eine breite Palette von Sensoren und schlüsselfertigen Netzwerklösungen für alle Aufgaben im Zusammenhang mit der Überwachung von Strahlung in der Umwelt, einschließlich der Messung der Gammadosisleistung, der spektroskopischen Analyse und der Luftüberwachung.

Die Sonden und Stationen von Bertin Instruments sind für verschiedene Anwendungen geeignet: Überwachung in der Umgebung von kerntechnischen Anlagen, Gebietsüberwachung, landesweite Frühwarnsysteme, mobile & schnelle Einsatzlösungen für Notfallszenarien.
